Matériel
L’ensemble des photographies ont été réalisées avec le matériel suivant, qui a su évoluer au fil des années.
Prism
Programme d'acquisition d'images et prétraitement d'images
Un logiciel de pilotage d'observatoire astronomique complet
Ascom
La plate-forme Ascom est un groupe de développeurs de logiciels d'astronomie et de fabricants d'appareils d'astronomie
Pour ma part je l'utilise pour le pilotage de la monture avec le gemini net et la mise au point du Focuser Optec
pixinsight
C'est un logiciel trés puissant pour le traitement des images astronomique.
L'optique

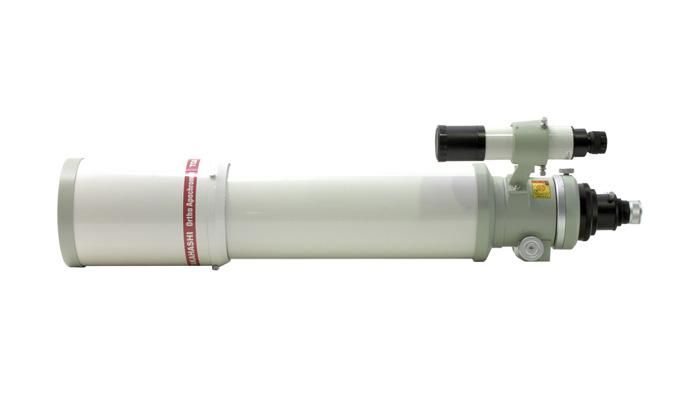

Takahashi TOA 130S
Lunette TOA 130S
La TOA-130 associe le piqué, le contraste extraordinaire des images et l'absence de chromatisme d'une lunette apochromatique avec un diamètre conséquent et une focale raisonnable, permettant un usage polyvalent tant pour la haute résolution planétaire que pour l'imagerie du ciel profond
Elle possède une ouverture de 130mm et d’une focale de 1000mm, soit un rapport F/D=7.7 qui peut être réduit à F/D=5.8
(750 mm de focale) pour les nébuleuses avec le réducteur/aplanisseur de champ TOA-RD
Pour imager les galaxies j'utilse Correcteur de champ 35-FL qui réduit légèrement la focal à ( 980 mm. ) F/D=7.5
Ce correcteur à été modifier par Optique Unterlinden de façon qu'il soit fissé
pour pouvoir utilser ces deux optiques il faut adapter un collier rotatif. Ce n'est pas un collier à proprement parlé mais un dispositif permettant de faire tourner les accessoires mis en place au foyer de la lunette, notamment les caméras et boîtiers photos pour le cadrage.

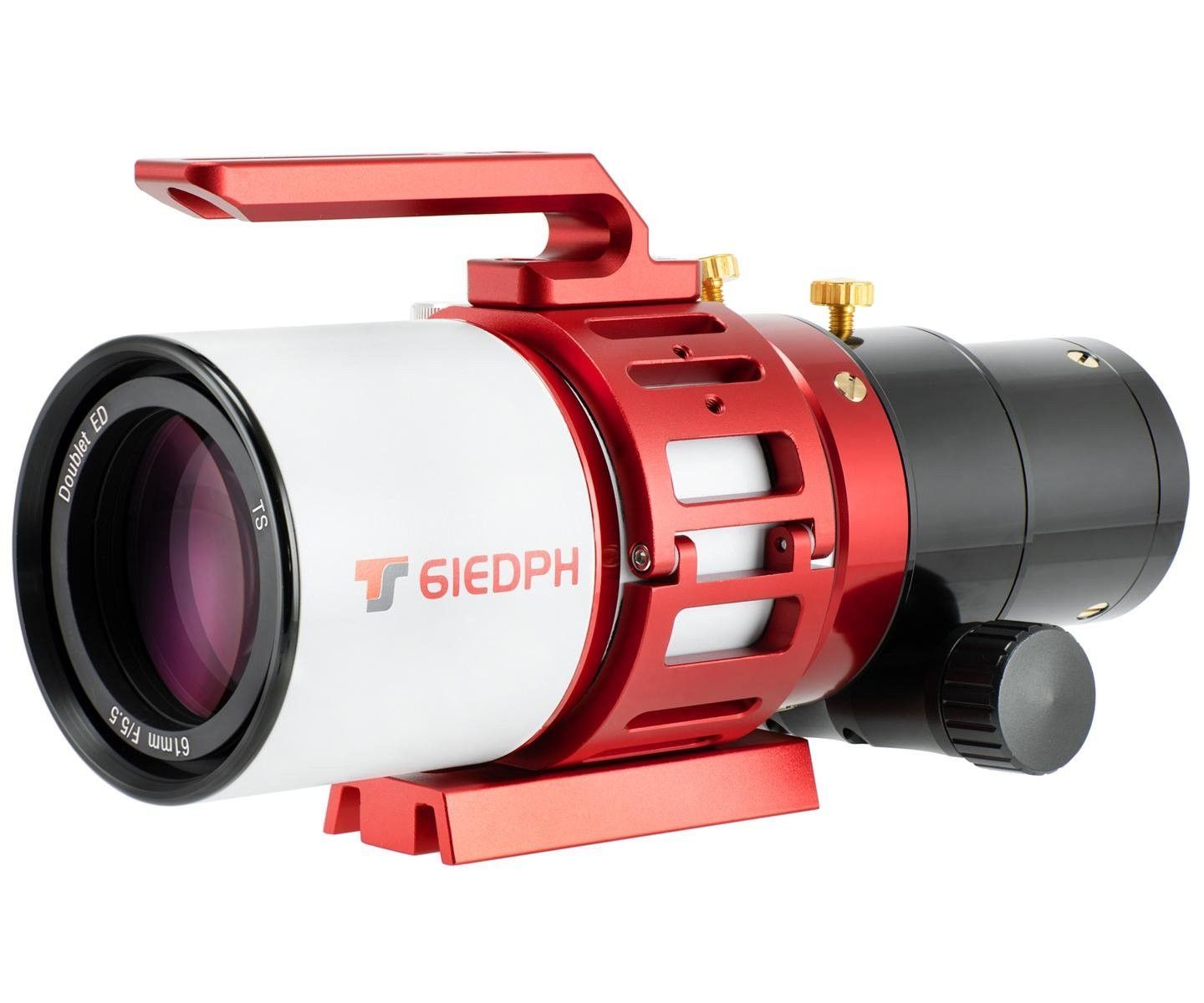

TS-Optics 61EDPH
Lunette TS-Optisc 61 EDPH
La lunette à 5-Element Apo avec ouverture de 61 mm et une focale de 274 mm a été développé par le service télescopique pour l’astrophotographie.
Rapport d’ouverture lumineux f/4,5 pour de courtes périodes d’exposition
Champ d’image éclairé et corrigé de 44 mm de diamètre - utilisable jusqu’au format complet

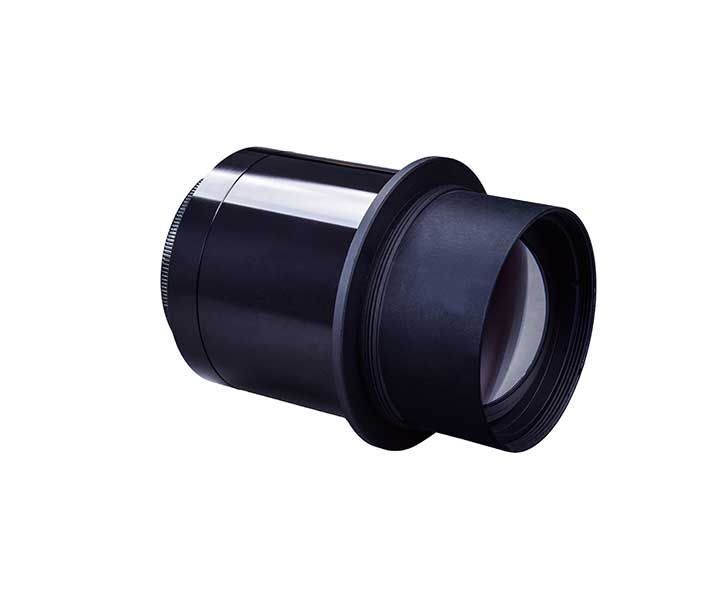

Système 5 éléments avec Objectif Dublet FPL53 et correcteur 3 éléments
2,5 » RAP de transmission de dents Extrait oculaire avec une rotation à 360° et micro-support tient également des caméras lourdes
L’objectif a un rapport d’ouverture de f / 5,5 - en combinaison avec le correcteur intégré, vous obtenez un rapport d’ouverture efficace de f / 4,5.
La monture

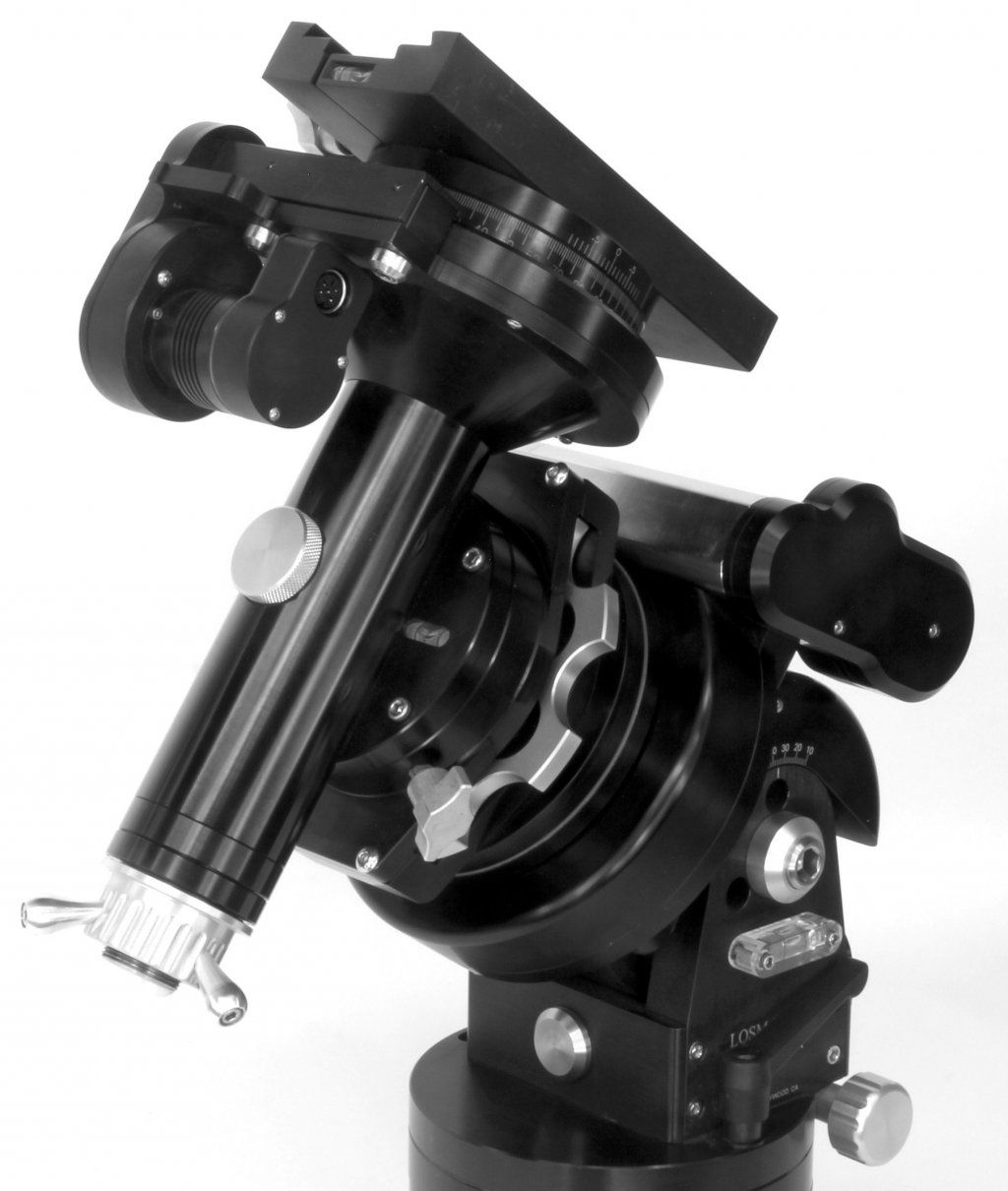

Losmandy G11-GT
Losmandy Monture G11-GT
Capacité de charge : 34 Kg
Poid de la tête : 28 Kg
Roue dentée AD de 171 mm / 270 dents
Le pied colonne
Depuis 2018 ma monture en posé sur un pied colonne en inox avec des ailettes anti vibrations.
Ce pied est fixé par 4 tiges filetées de 12mm scellées dans un bloc en béton.
Par dessus ce pied inox est fixé une une pièce en alu ajustable à fin que la monture soit toujours de niveau.
Pour le pilotage de la monture et la prise d'image le PC à été placé dans tableau électrique étanche
L'imagerie
QSI 583 WSG
CCD QSI 583 WSG
Pour l'imagerie du ciel profond j'utile une CCD refroidie
Capteur Kodak Kaf 8300 de 3348 x 2574 pixels soit 8 Million de pixels
Taille des pixels 5.4 x 5.4
Roue à filtre interne
Un diviseur optique intégré

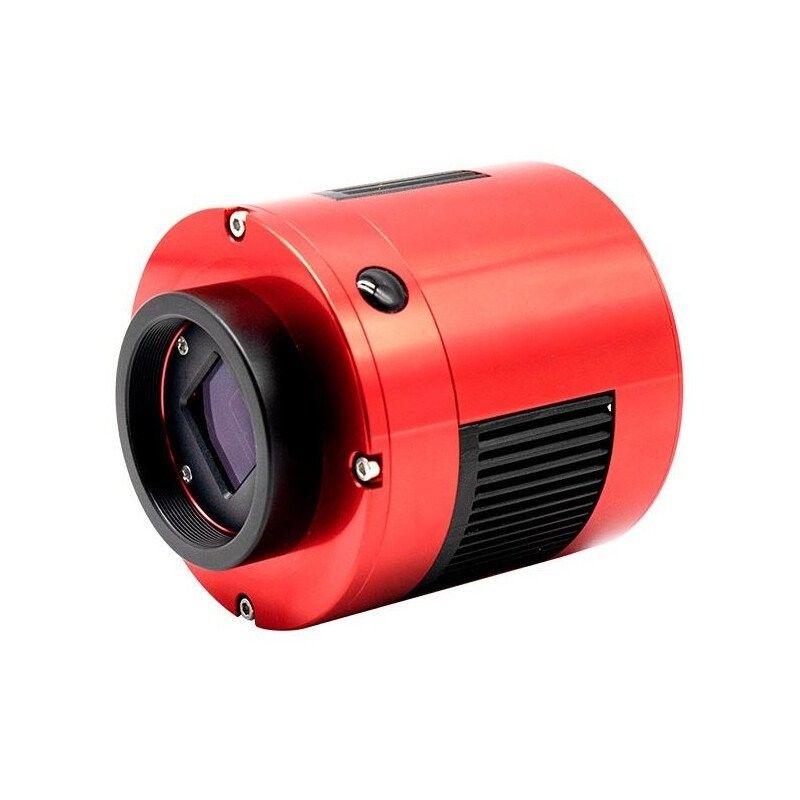

ZWO ASI 533 MC
Pour l'imagerie du ciel profond j'utile une CCD refroidie
Capteur Sony IMX533 de 3008 x 3008 pixels soit 9 Million de pixels
Taille des pixels 3.76 x 3.76
CMOS couleurs
Diviseur optique et tiroir à un seul filtre
Avec le diviseur optique j'utile zwo 120mm mini
Tiroir à filtre :
Optolong L-extrem
Optolong L-ultimate
Baader Neodymium
Caméra de guidage et planétaire

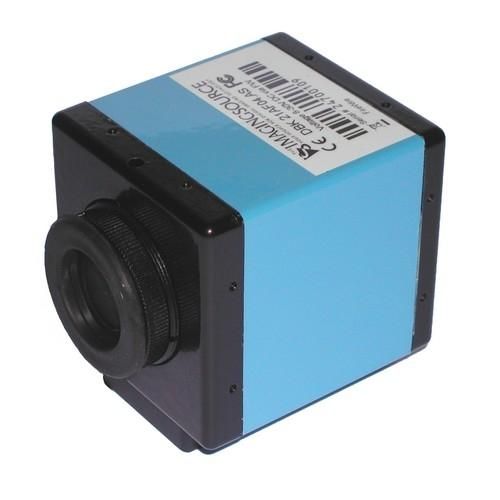

DMK 31
Pour éfectuer le guidage au travers du diviseur optique de la QSI j'utilise ce capteur CMOS
Cmos 1/3 ", Sony ICX204AL
Résolution 1024 x 768 pixels.
Taille des pixels 4.7 x 4.7
Jusqu'à 30 FPS et 60 minutes d'exposition.
C / CS.

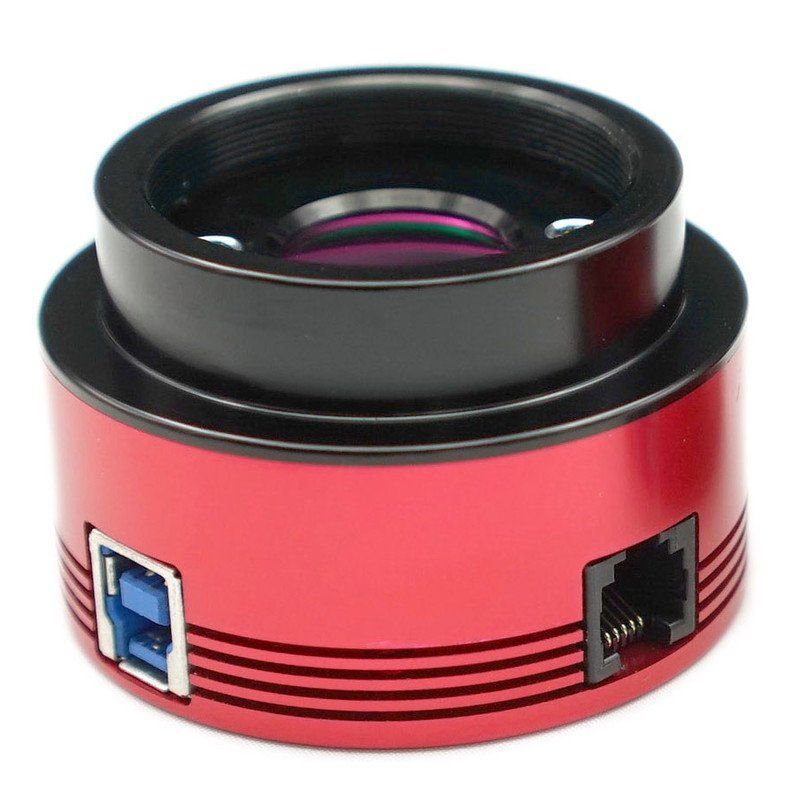

ZWO Asi 174 mm
Pour l'imagerie solaire j'utilise ce nouveau capteur avec une résolution maximale de 1936 x 1216 pixels. Grâce à la prise USB rapide, le transfert vers l'ordinateur portable est rapide et fluide.
Cmos 1/1.2 ", Sony IMX 174
Résolution 1936 x 1216 pixels.
Taille des pixels 5.86 x 5.86
128 images/S en pleine résolution.
C / CS.

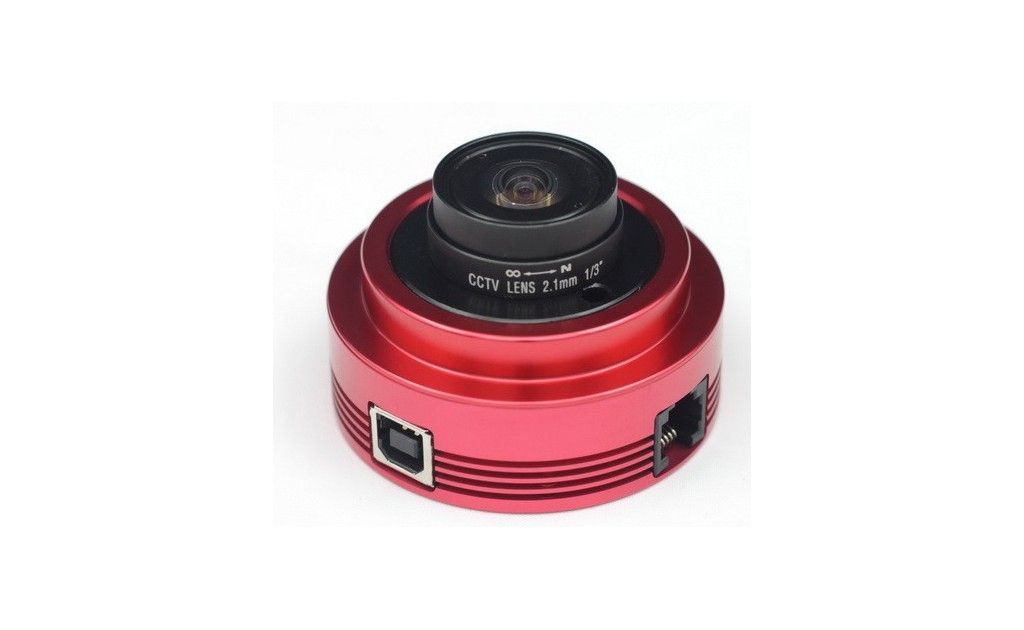

ZWO Asi 120mc
Pour l'imagerie planétaire j'utilise ce nouveau capteur avec une résolution maximale de 1280 x 960 pixels. Grâce à la prise USB rapide, le transfert vers l'ordinateur portable est rapide et fluide.
Cmos 1/3 ", Aptina imaging MT9M034
Résolution 1280 x 960 pixels.
Taille des pixels 3.75 x 3.75
35 images/S en pleine résolution.
C / CS.
Mise au point

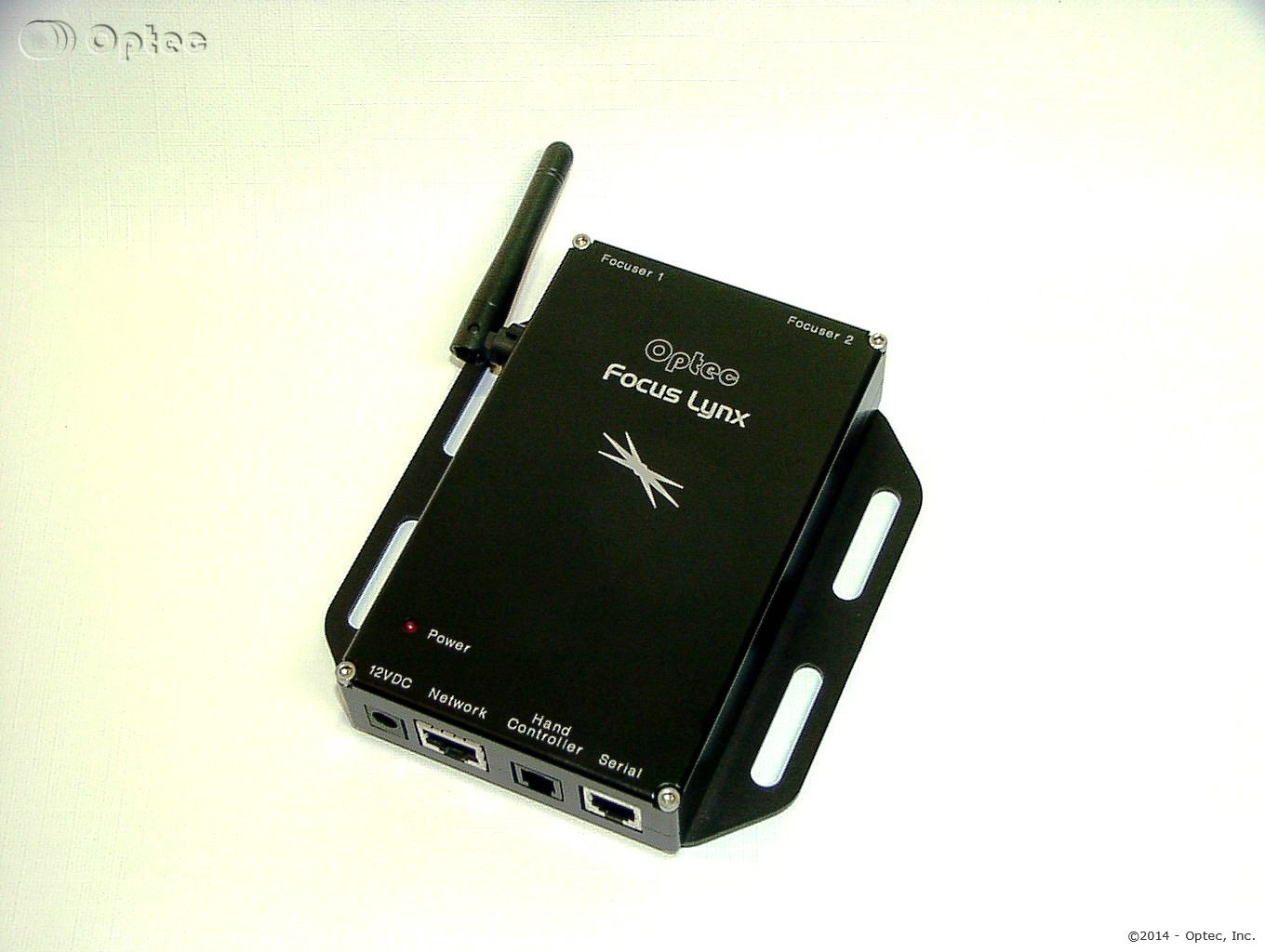

Focuslynx FT pour la TOA 130S
Contrôle focuslynx
Le contrôleur FocusLynx d’Optec a des années d’expérience sur le terrain avec plusieurs méthodes de connexion. Capable de faire fonctionner deux focusers simultanément et d’être entièrement conforme à l’ASCOM, FocusLynx est le contrôleur de mise au point le plus avancé disponible.
Moteur
il existe 3 moteurs QuickSync et un boîtier FocusLynx FT pour s’adapter à presque tous les ensembles de mise au point et de pignons FeatherTouch disponibles.
- QuickSync FT 20 / 20R
- QuickSync FT 30
- QuickSync FT 40

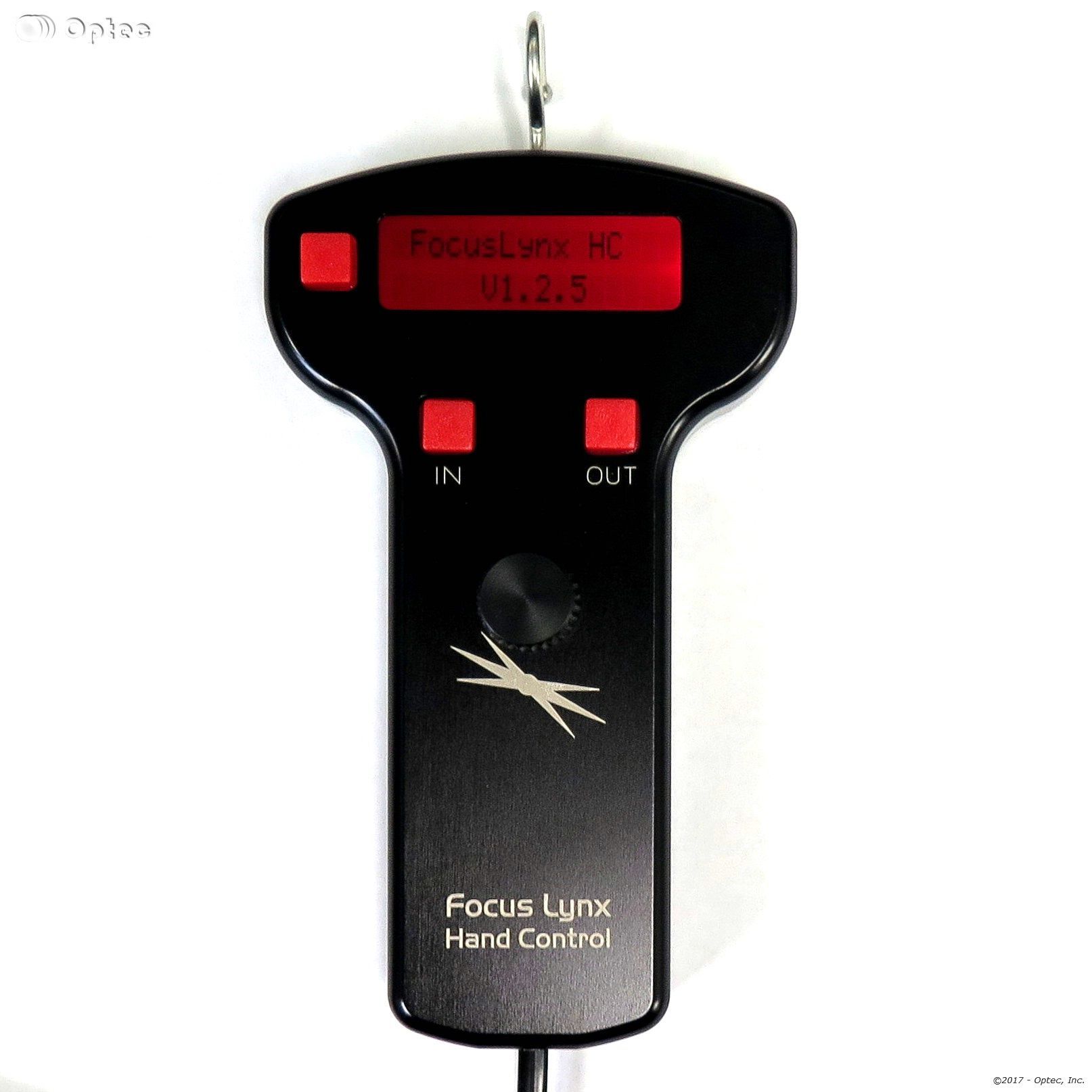

Contrôle de la main
Le contrôle fournit une méthode facile et sans vibration de focalisation du télescope lors de l’utilisation du FocusLynx Control Hub. Doté des boutons IN et OUT, d’un affichage à 2 lignes et d’une fonction de synchronisation Quick Sync.

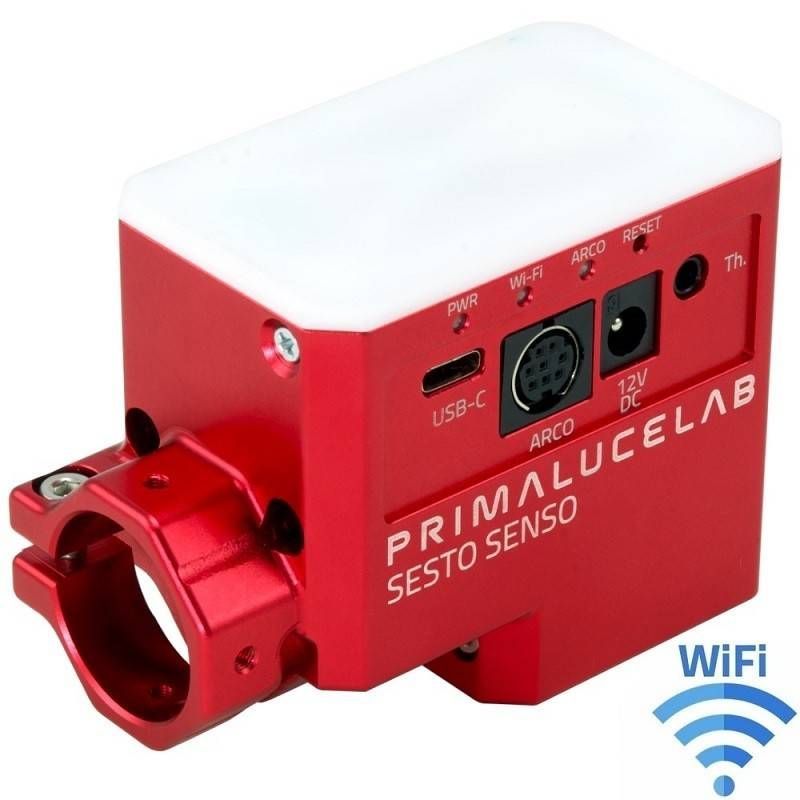

SESTO SENSO 2 PrimaLuceLab pour la 61 EDPH
Contrôle focuslynx
Un moteur de mise au point très précis et sans vibrations pour votre télescope ! Connectez-le au port USB de votre ordinateur pour contrôler électroniquement la mise au point tout en vous permettant de déplacer manuellement votre focuseur si besoin est. Si vous ne voulez pas faire la mise au point à l'aide d'un ordinateur, vous pouvez vous connecter sans fil à partir de n'importe quel smartphone ou tablette en utilisant le Virtual HandPad intégré via le Wifi intégré dans le SESTO SENSO 2 ! Grâce à la technologie Self Centering Clamp (SCC), le SESTO SENSO 2 peut être installé sur la plupart des focuseurs sans avoir besoin de supports externes. Le logiciel FOCUS Manager et le pilote ASCOM fournis permettent de configurer facilement les nombreuses fonctions avancées du SESTO SENSO 2. Grâce au moteur à commande précise avec électronique intégrée, le SESTO SENSO 2 atteint une précision incroyable de seulement 0,7 micron.
Filtre solaire

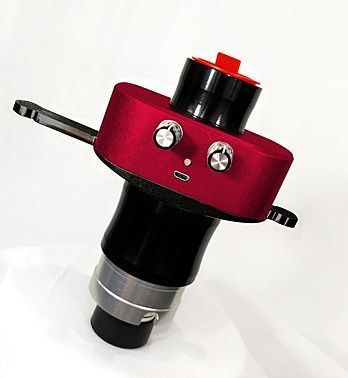

Daystar Quart Gemini HA
Daystar Quart Gemini HA
Filtre solaire entièrement autonome, sans danger pour les yeux.
Daystar Quark Gemini H alpha Filter: Contient à la fois des filtres bandpass Proéminence et Chromosphèrexie.
Un etalon de 0.5Å FWHM bandpass ou plus étroit
Un etalon de 0.6Å FWHM bandpass ou plus large.
Inclut la barre d’onde télécentrique 4.3X intégrée optimisée pour la longueur d’onde Hydrogen Alpha 656nm.

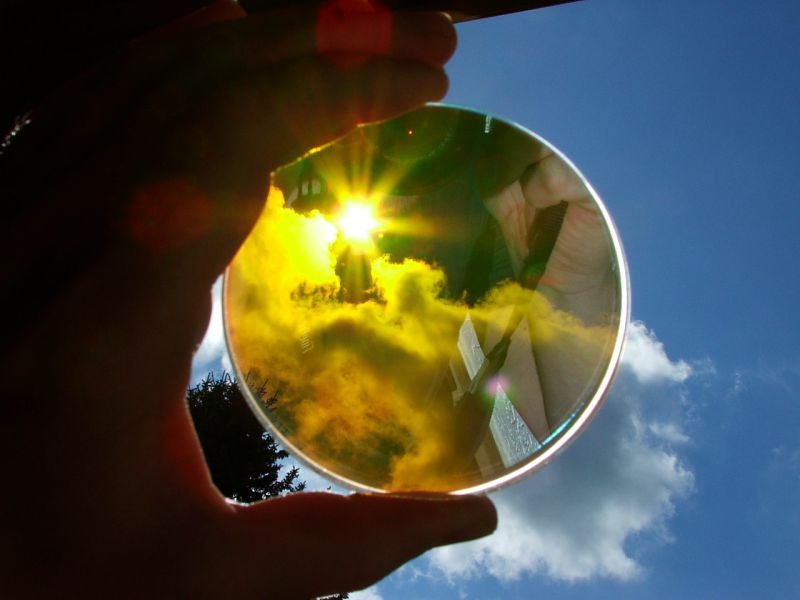

- Filtre ERF BelOptik
Filtre ERF BelOptik
Les filtres de protection thermique réduisent considérablement la chaleur ou le rayonnement émis dans le foyer du télescope.
Ils sont principalement utilisés en association avec un système de filtre H-Alpha.
